Modelo OSI y Protocolo TCP/IP
Modelo OSI y Protocolo TCP/IP
Cuando hablamos de switches de capa 2 y capa 3, en realidad nos referimos a las capas de un modelo de protocolo genérico: el modelo de interconexión de sistemas abiertos (OSI), el cual es comunmente utilizado para la descripción de las comunicaciones de red. La comunicación de datos entre redes diferentes no sería posible si no existiesen reglas compartidas para su transmisión y recepción. Estas reglas se conocen como protocolos, entre los cuales se distingue el Protocolo de control de transmisión (TCP)/Protocolo de internet (IP) por ser uno de los más utilizados. Este se usa popularmente en la descripción de la red y es más antiguo que el modelo OSI, ambos con muchas capas. A continuación explicaremos cuál es la diferencia entre ellos.
Capas del modelo OSI

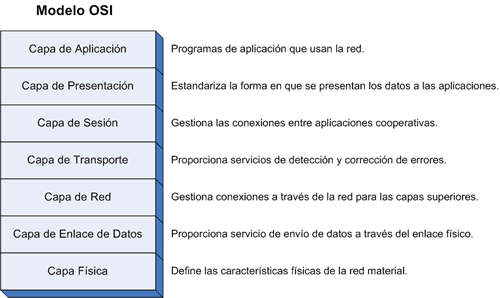

El modelo OSI, de siete capas, es un modelo conceptual que caracteriza y estandariza la manera en la que los diferentes componentes de software y hardware involucrados en una comunicación de red deben dividir la mano de obra e interactuar entre sí. En la siguiente figura podrá ver los nombres y funciones básicas de cada una de las capas.
El modelo TCP/IP es una descripción de protocolos de red
desarrollado por Vinton Cerf y Robert E. Kahn, en la década de 1970. Fue
implantado en la red ARPANET, la primera red de área amplia (WAN), desarrollada
por encargo de DARPA, una agencia del Departamento de Defensa de los Estados
Unidos, y predecesora de Internet; por esta razón, a veces también se le llama
modelo DoD o modelo DARPA.
El modelo TCP/IP es usado para comunicaciones en redes y,
como todo protocolo, describe un conjunto de guías generales de operación para
permitir que un equipo pueda comunicarse en una red. TCP/IP provee conectividad
de extremo a extremo especificando cómo los datos deberían ser formateados,
direccionados, transmitidos, enrutados y recibidos por el destinatario.
El modelo de referencia OSI
A la hora de describir la estructura y función de los protocolos de comunicaciones se suele recurrir a un modelo de arquitectura desarrollado por la ISO (International Standards Organization). Este modelo se denomina Modelo de Referencia OSI (Open Systems Interconnect).El modelo OSI esta constituido por 7 capas que definen las funciones de los protocolos de comunicaciones. Cada capa del modelo representa una función realizada cuando los datos son transferidos entre aplicaciones cooperativas a través de una red intermedia.
Esta representación en forma de pila, en la que cada capa reposa sobre la anterior suele llamarse pila de protocolos o simplemente pila.En una capa no se define un único protocolo sino una función de comunicación de datos que puede ser realizada por varios protocolos. Así, por ejemplo, un protocolo de transferencia de ficheros y otro de correo electrónico facilitan, ambos, servicios de usuario y son ambos parte de la capa de aplicación.
Cada protocolo se comunica con su igual en la capa equivalente de un sistema remoto. Cada protocolo solo ha de ocuparse de la comunicación con su gemelo, sin preocuparse de las capas superior o inferior. Sin embargo, también debe haber acuerdo en como pasan los datos de capa en capa dentro de un mismo sistema, pues cada capa esta implicada en el envío de datos.
Protocolos TCP/IP

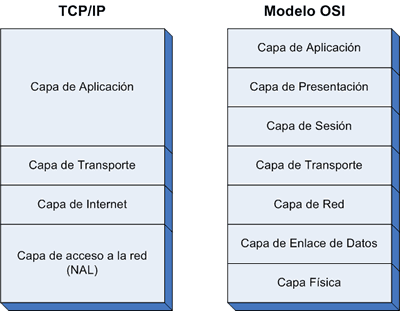

El modelo de arquitectura de estos protocolos es mas simple que el modelo OSI, como resultado de la agrupación de diversas capas en una sola o bien por no usar alguna de las capas propuestas en dicho modelo de referencia.Así, por ejemplo, la capa de presentación desaparece pues las funciones a definir en ellas se incluyen en las propias aplicaciones. Lo mismo sucede con la capa de sesión, cuyas funciones son incorporadas a la capa de transporte en los protocolos TCP/IP. Finalmente la capa de enlace de datos no suele usarse en dicho paquete de protocolos.De esta forma nos quedamos con una modelo en cuatro capas, tal y como se ve en la siguiente figura:
Al igual que en el modelo OSI, los datos descienden por la pila de protocolos en el sistema emisor y la escalan en el extremo receptor. Cada capa de la pila añade a los datos a enviar a la capa inferior, información de control para que el envío sea correcto. Esta información de control se denomina cabecera, pues se coloca precediendo a los datos. A la adición de esta información en cada capa se le denomina encapsulación. Cuando los datos se reciben tiene lugar el proceso inverso, es decir, según los datos ascienden por la pila, se van eliminando las cabeceras correspondientes.
